建筑業(yè)是世界經(jīng)濟(jì)發(fā)展的支柱產(chǎn)業(yè)之一，數(shù)億平方米建筑物的存在及其正常使用是現(xiàn)代社會(huì)發(fā)展的重要物質(zhì)基礎(chǔ)。隨著我國經(jīng)濟(jì)的快速發(fā)展，在進(jìn)行大規(guī)?；A(chǔ)建設(shè)的同時(shí)，已有建筑物的鑒定、維修和加固改造，我國正式進(jìn)入新建與加固維修并存階段，那么在加固工程之中，涉及到算量、施工、檢測都會(huì)遇到些許問題，今天，卡本就對(duì)一些問題進(jìn)行了簡單梳理。

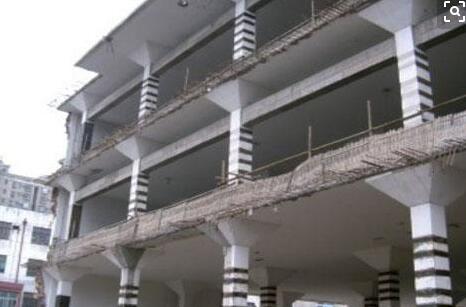

結(jié)構(gòu)膠實(shí)際施工用量值

1、每平碳纖維布配套浸漬膠首層用量為0.7-0.8kg，次層用量為0.60kg；

2、每平鋼板粘鋼膠用量為5-7kg；

3、每平鋼板灌鋼膠用量為5kg左右；

4、每平卡本普通碳板碳板膠膠用量為8kg左右；

5、每平卡本預(yù)應(yīng)力碳板膠用量為12kg；

6、每公斤裂縫膠可灌注裂縫長度為5延米

結(jié)構(gòu)加固常見問題解決方法匯總

1、卡本碳布搭接粘貼時(shí)搭接距離為20cm；

2、植筋膠單孔用量計(jì)算：2/3*孔洞體積*卡本植筋膠密度；

3、小于1m的洞口加固采用卡本碳布加固補(bǔ)強(qiáng)，卡本碳布的有效截面面積要大于1.2倍的被打斷的板鋼筋截面面積；

4、普通結(jié)構(gòu)膠不得長期處于環(huán)境溫度大于60℃的環(huán)境之中；

5、預(yù)應(yīng)力碳板拉力計(jì)算為：碳板截面面積*施加預(yù)應(yīng)力；

6、植筋位置焊接應(yīng)距離結(jié)構(gòu)表面500mm，前端作冷卻處理；

7、碳布加固時(shí)，梁高超過600mm需每邊需有2條壓條；

8、碳布多層粘貼時(shí)，層數(shù)不宜超過4層；

9、普通碳板可進(jìn)行碳布替代，加固效果相當(dāng)于4-8層碳布；

加固工程中各類結(jié)構(gòu)膠的密度

1、粘鋼膠密度為1.4-1.6g/cm3；

2、灌鋼膠、浸漬膠密度為1.05-1.25g/cm3；

3、植筋膠密度為1.6-1.8g/cm3；

4、碳板膠密度為1.5-1.6g/cm3；

5、硅烷浸漬液密度約為0.8g/cm3，硅烷浸漬膏密度約為0.9g/cm3；

6、彈性混凝土比重約為1；

各類結(jié)構(gòu)膠灌漿料灌注縫隙及注意事項(xiàng)

1、灌鋼膠灌注鋼板與基體縫隙為3-5mm；

2、灌鋼膠機(jī)器泵送壓力取0.2MPa較為合適；

3、水下玻纖套筒與基體縫隙一般取3cm；

4、水下玻纖套筒灌漿料一般有環(huán)氧灌漿料，水泥基灌漿料構(gòu)成；

加固區(qū)域面積計(jì)算

1、粘鋼面積計(jì)算：鋼板面積+U形箍面積+壓條面積；

2、粘貼碳布面積計(jì)算：碳布寬幅、層數(shù)確定之后計(jì)算面積+U形箍面積+壓條面積（考慮梁高問題）；

備注：壓條面積有時(shí)標(biāo)注并非一層，不可忽略不計(jì)。

3、灌鋼面積計(jì)算：L型鋼面積+輟板面積（輟板一般在結(jié)構(gòu)柱底部上部存在加密問題）；

加固驗(yàn)收檢測要求

1、碳布/粘鋼檢測時(shí)采用分區(qū)錘擊法，確?？傉迟N有效面積不應(yīng)小于總粘貼面積的95%；

2、碳布/鋼板空鼓面積小于10000mm2，注膠修補(bǔ)；空鼓面積為10000mm2及以上時(shí)，需進(jìn)行重新粘貼；

3、碳布檢測時(shí)膠層厚度應(yīng)按（1.5±0.5）mm控制；

4、粘鋼檢測時(shí)膠層厚度應(yīng)按（2.5±0.5）mm控制；

5、碳布粘貼位置與設(shè)計(jì)要求位置相比，中心線偏差不應(yīng)大于10mm，長度負(fù)偏差不應(yīng)大于15mm；

6、粘鋼位置與設(shè)計(jì)要求位置相比，中心線偏差不應(yīng)大于5mm，長度負(fù)偏差不應(yīng)大于10mm；

此次結(jié)構(gòu)加固問題相關(guān)處理，主要結(jié)合大量卡本工程案例數(shù)據(jù)，以及相關(guān)規(guī)范要求進(jìn)行梳理，存在問題與不足，希望更多專業(yè)人士批評(píng)指正，卡本將會(huì)不斷完善自己，同業(yè)內(nèi)相關(guān)人士共同進(jìn)行探討新型加固技術(shù)，共同促進(jìn)加固行業(yè)發(fā)展，共擔(dān)結(jié)構(gòu)安全之使命。
